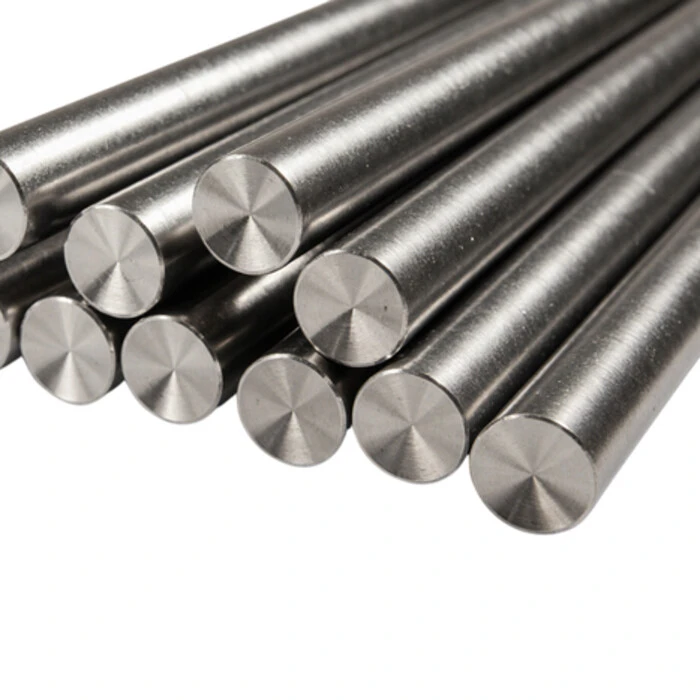

Круг стальной
Круг стальной представляет собой монолитный металлический стержень круглого поперечного сечения, полностью лишенный внутренних пустот. Данный вид сортового проката выступает базовым полуфабрикатом для тяжелого машиностроения, станкостроения, строительной индустрии региона Нижним Новгороде. Металлургические комбинаты поставляют продукцию хлыстами (штангами) либо мотками (бунтами), что диктуется номинальным диаметром изделия. Поперечное сечение заготовки является основой для последующей механической обработки: точения, фрезерования, штамповки, волочения.
Точный расчет массы партии критически важен на всех этапах логистической цепочки. Продажа, отгрузка, складской учет сортового проката осуществляются строго по фактическому весу, тогда как конструкторская документация оперирует линейным метражом. Знание точных весовых параметров предотвращает перегрузку транспортных средств, позволяя корректно рассчитывать прочностные показатели металлоконструкций.
Расчет массы стального круга
Финальная теоретическая масса: 14.81 кг
Теоретическая база математических вычислений массы
Инженеры-проектировщики используют строгие геометрические алгоритмы для определения веса сплошного цилиндрического стержня. Масса одного погонного метра круглого проката базируется на площади круга, умноженной на плотность материала.
Математическая формула расчета веса 1 погонного метра (m):
m = 3,14159 х (D^2 / 4) х p / 1000
Где D обозначает номинальный диаметр стержня (миллиметры), а p отражает базисную плотность сплава. Для большинства марок углеродистой, низколегированной стали нормативный показатель плотности составляет 7850 кг/м³. При расчете высоколегированных нержавеющих или инструментальных сплавов конструкторы задействуют скорректированные коэффициенты плотности (от 7700 до 8100 кг/м³).
На строительных площадках, металлобазах задействуют упрощенный эмпирический метод: квадрат диаметра (в миллиметрах) умножают на постоянную константу 0,006165. Данный ускоренный расчет позволяет мгновенно получить массу одного метра с погрешностью менее одной сотой процента.
Технологические категории стального круга
Свойства, сфера применения, предельные допуски геометрических размеров жестко зависят от метода деформации заготовки. Индустриальный сортамент четко разделяет прокат на четыре технологические группы.
Круг горячекатаный (ГОСТ 2590-2006)
Производство осуществляется на крупносортных или мелкосортных прокатных станах. Стальная заготовка (блюм) разогревается внутри печи до температуры рекристаллизации (свыше 1100–1200 °C), после чего пропускается через последовательную систему формирующих валков. Горячая деформация позволяет выпускать прокат огромного диапазона диаметров: от 5 до 270 мм. Стандарт допускает изготовление штанг диаметром до 330 мм по специальному согласованию с заказчиком.
Горячекатаный прокат имеет характерную темную поверхность, покрытую слоем печной окалины. Продукт выпускается трех классов точности: особо высокой (АО), высокой (А1, А2, А3), повышенной (Б1), нормальной (В1, В2, В3, В4, В5). Минусовые допуски по диаметру для средних размеров составляют около 0,5–1,0 мм. Этот прокат закупают ради последующей перековки, сортовой штамповки или использования в качестве несущих строительных элементов, где микроскопическая точность размеров не является критическим фактором.
Круг калиброванный (ГОСТ 7417-75)
Данный вид проката получают методом холодной или теплой протяжки (волочения) горячекатаного подката сквозь сужающееся отверстие специальной матрицы (фильеры). Процесс протекает без предварительного термического нагрева. Калибровка позволяет добиться эталонной точности поперечного сечения (квалитеты h9, h10, h11, h12). Поверхность изделия получается идеально гладкой, полностью лишенной окалины, дефектов, ржавчины. Такой прокат часто называют «серебрянкой» (ГОСТ 14955-77), если он проходит дополнительную стадию шлифовки, полировки, удаления поверхностного обезуглероженного слоя.
Холодное волочение вызывает деформационное упрочнение кристаллической решетки (эффект наклепа). Предел текучести калиброванного прутка возрастает, однако снижается пластичность. Калиброванный прокат диаметром от 3 до 100 мм является основным сырьем для токарных автоматов, высокоточных станков с ЧПУ. Идеальная геометрия исключает необходимость предварительной обточки прутка, позволяя сразу нарезать резьбу, вытачивать валы, шпиндели, шпильки, поршневые пальцы.
Круг кованый (ГОСТ 1133-71)
Производится методом свободной ковки или горячего прессования под воздействием мощных гидравлических прессов, ковочных машин, паровоздушных молотов. Исходный слиток подвергается многократному циклическому сдавливанию в радиальных направлениях. Подобная интенсивная пластическая деформация полностью разрушает крупнозернистую литую структуру металла, сваривает внутренние микроскопические раковины, уплотняет кристаллическую решетку.
Кованый круг (поковку круглого сечения) выпускают диаметром от 40 до 200 мм. Поверхность изделия имеет характерный рельеф от ударов бойка. Главное достоинство кованого проката — непревзойденные механические свойства, высокая ударная вязкость, отсутствие скрытых внутренних пороков. Поковки служат заготовками под изготовление критически важных, высоконагруженных деталей: валов турбин, осей тепловозов, крупных шестерен, коленчатых валов, фланцев высокого давления.
Круг оцинкованный
Специализированная модификация горячекатаного или калиброванного стержня, прошедшая стадию нанесения защитного цинкового слоя. Защитное покрытие чаще всего наносится методом горячего цинкования (ГОСТ 9.307-89), при котором стальной пруток погружается в резервуар с расплавленным цинком при температуре около 450 °C. Толщина образующегося железо-цинкового сплава составляет от 40 до 200 микрон. Второй популярный метод — термодиффузионное цинкование, создающее сверхплотную износостойкую оболочку.
Оцинкованный стержень диаметром 6, 8, 10, 12, 16, 18, 20 мм обладает абсолютной устойчивостью к электрохимической, атмосферной, почвенной коррозии. Цинковый слой выполняет роль протектора: при возникновении механического повреждения цинк жертвует собой, окисляясь первым, полностью защищая стальное ядро. Оцинкованный прокат массово закупается ради обустройства контуров заземления зданий, монтажа молниезащитных сеток, систем уравнивания потенциалов, подвеса кабельных линий внутри сырых тоннелей, шахт.
Классификация применяемых сплавов
Физические, химические, механические свойства стального круга жестко определяются маркой сплава. Металлургические заводы задействуют сотни марок сталей, разбитых на строгие функциональные классы.
Таблица 1. Группы сталей, марки, целевое назначение сортового проката
| Классификация сталей | Марки сплавов | Технические особенности | Сфера прикладного применения |
| Углеродистые обыкновенного качества | Ст3сп, Ст3пс, Ст5сп | Превосходная свариваемость, высокая пластичность, низкая цена. | Строительные металлоконструкции, заземление, сварные каркасы. |
| Качественные конструкционные | Сталь 10, Сталь 20, Сталь 35, Сталь 45 | Точно дозированное содержание углерода. Поддаются закалке, улучшению, цементации. | Валы, шестерни, крепежные шпильки, оси, фланцы, втулки механизмов. |
| Низколегированные конструкционные | 09Г2С, 17Г1С | Легированы марганцем, кремнием. Сохраняют ударную вязкость до -70 °C. | Несущие элементы мостов, крановые конструкции в арктическом исполнении. |
| Легированные конструкционные | 40Х, 20Х, 30ХГСА, 40ХН | Содержат хром, никель. Высокая прочность, прокаливаемость, стойкость к усталости. | Высоконагруженные детали автомобилей, редукторы, шпиндели, шлицевые валы. |
| Автоматные (повышенной обрабатываемости) | А12, АС14, АС40 | Повышенное содержание серы, фосфора, свинца. Формируют ломкую сыпучую стружку. | Массовое производство метизов на высокоскоростных станках-автоматах. |
| Рессорно-пружинные | 65Г, 60С2А, 70Г | Высокий предел упругости, стойкость к релаксации напряжений после закалки. | Пружины, торсионы, шайбы Гровера, рессоры, фрикционные диски. |
| Инструментальные (углеродистые и легированные) | У8А, У10А, ХВГ, 9ХС | Высочайшая твердость (свыше 60–62 HRC) после термической обработки. | Напильники, метчики, плашки, сверла, матрицы штампов, деревообрабатывающий инструмент. |
| Быстрорежущие | Р6M5, Р18 | Легированы вольфрамом, кобальтом, молибденом. Обладают красностойкостью до 600 °C. | Резцы, фрезы, протяжки для высокоскоростного резания металлов под нагрузкой. |
| Коррозионностойкие (нержавеющие) | 12Х18Н10Т, 08Х18Н10, 20Х13, 40Х13 | Хромоникелевые сплавы. Полная инертность к кислотам, щелочам, перегретому пару. | Оборудование химических реакторов, медицинский инструмент, пищевые конвейеры. |
Весовые параметры сортового проката
Для облегчения проектирования, ведения складских операций ниже приведена таблица теоретической массы погонного метра стального круга для наиболее востребованных диаметров. Расчет выполнен на основе номинальных геометрических размеров при плотности стали 7850 кг/м³.
Таблица 2. Масса погонного метра стального круга (ГОСТ 2590-2006, ГОСТ 7417-75)
| Номинальный диаметр D, мм | Площадь поперечного сечения, мм² | Теоретическая масса 1 п.м., кг | Количество метров в одной тонне проката, м |
| 5 | 19,63 | 0,154 | 6493,51 |
| 6 | 28,27 | 0,222 | 4504,50 |
| 8 | 50,27 | 0,395 | 2531,65 |
| 10 | 78,54 | 0,617 | 1620,75 |
| 12 | 113,10 | 0,888 | 1126,13 |
| 14 | 153,94 | 1,210 | 826,45 |
| 16 | 201,06 | 1,580 | 632,91 |
| 18 | 254,47 | 2,000 | 500,00 |
| 20 | 314,16 | 2,470 | 404,86 |
| 22 | 380,13 | 2,980 | 335,57 |
| 25 | 490,87 | 3,850 | 259,74 |
| 28 | 615,75 | 4,830 | 207,04 |
| 30 | 706,86 | 5,550 | 180,18 |
| 32 | 804,25 | 6,310 | 158,48 |
| 36 | 1017,88 | 7,990 | 125,16 |
| 40 | 1256,64 | 9,870 | 101,32 |
| 45 | 1590,43 | 12,480 | 80,13 |
| 50 | 1963,50 | 15,410 | 64,89 |
| 60 | 2827,43 | 22,200 | 45,05 |
| 70 | 3848,45 | 30,210 | 33,10 |
| 80 | 5026,55 | 39,460 | 25,34 |
| 90 | 6361,73 | 49,940 | 20,02 |
| 100 | 7853,98 | 61,650 | 16,22 |
| 120 | 11309,73 | 88,780 | 11,26 |
| 150 | 17671,46 | 138,720 | 7,21 |
| 200 | 31415,93 | 246,620 | 4,05 |
| 250 | 49087,39 | 385,340 | 2,60 |
| 300 | 70685,83 | 554,900 | 1,80 |
Фактический вес поставляемой партии сортового проката может отличаться от справочных теоретических значений на 1–3%. Металлургические комбинаты настраивают валки прокатных станов с учетом технологических допусков. Документы допускают небольшую овальность (разность между максимальным и минимальным диаметрами в одном поперечном сечении), которая не должна превышать половины суммы предельных отклонений по диаметру.
Прикладное индустриальное использование стального круга
Благодаря универсальной форме, огромному выбору марок сталей круглый прокат интегрирован во все сферы современного производства:
-
Строительный сектор: гладкие стержни Ст3пc малых диаметров служат сырьем для изготовления монтажных петель, анкерных болтов, связей пространственных арматурных каркасов монолитного железобетона. Оцинкованный круг формирует системы молниезащиты промышленных высотных объектов.
-
Автомобилестроение и вагоностроение: легированный горячекатаный прокат марок 40Х, 20ХН идет на поточные линии кузнечно-прессовых цехов, где штампуются шестерни коробки передач, полуоси, ступицы, элементы подвески, пальцы шарниров.
-
Нефтегазовое машиностроение: кованые круги-поковки из конструкционной улучшаемой стали 30ХГСА или хромомолибденовых сплавов вытачиваются под тяжелые бурильные замки, переводники, детали фонтанной арматуры скважин, работающие под давлением свыше 70 МПа.
-
Станкостроение и приборостроение: калиброванный пруток «серебрянка» из быстрорежущих сталей (Р6М5) или инструментальных марок (9ХС) нарезается заготовками для выпуска металлорежущего инструмента: протяжек, фрез, сверл, разверток. Калиброванные стержни из стали А12 применяются для производства точных крепежных узлов, шпинделей измерительной аппаратуры.
FAQ
В чем заключается разница между калиброванным кругом и шлифованной «серебрянкой»?
Калиброванный прокат получается стандартным холодным волочением. Он имеет точные размеры, ровную матовую или слегка глянцевую поверхность, но на ней допускаются микроскопические следы протяжки. Круг «серебрянка» проходит дополнительную стадию абразивного шлифования, полирования на специальных бесцентрово-шлифовальных станках. Это полностью удаляет поверхностный обезуглероженный слой металла, гарантируя зеркальный блеск, полное отсутствие микродефектов, максимальную точность геометрии.
Какова стандартная длина поставляемых стальных прутков?
Согласно ГОСТ 2590-2006, длина поставляемых штанг сортового проката жестко зависит от химического состава сплава. Круги из низколегированной и углеродистой стали обыкновенного качества поставляются длиной от 2 до 12 метров. Прутки из качественной конструкционной и легированной стали отгружаются длиной от 2 до 6 метров. Высоколегированный дорогостоящий прокат (инструментальный, быстрорежущий, нержавеющий) поставляется короткими штангами длиной от 1 до 6 метров. Прокат диаметром менее 9 мм может поставляться смотанным в бухты (мотками).
Можно ли использовать оцинкованный круг в качестве заземлителя без проведения сварочных работ?
Сборка контура заземления из оцинкованного сортового проката без сварки является технологически верным решением. Электродуговая сварка полностью выжигает защитный цинковый слой в зоне шва, делая стык уязвимым для быстрой почвенной коррозии. Монтаж заземляющего контура рекомендуется осуществлять с помощью специальных резьбовых зажимов (соединителей «круг-круг» или «круг-полоса»). Элементы плотно стягиваются болтами, после чего место механического стыка обматывается специальной гидроизоляционной антикоррозийной лентой для защиты от воздействия грунтовых вод.
